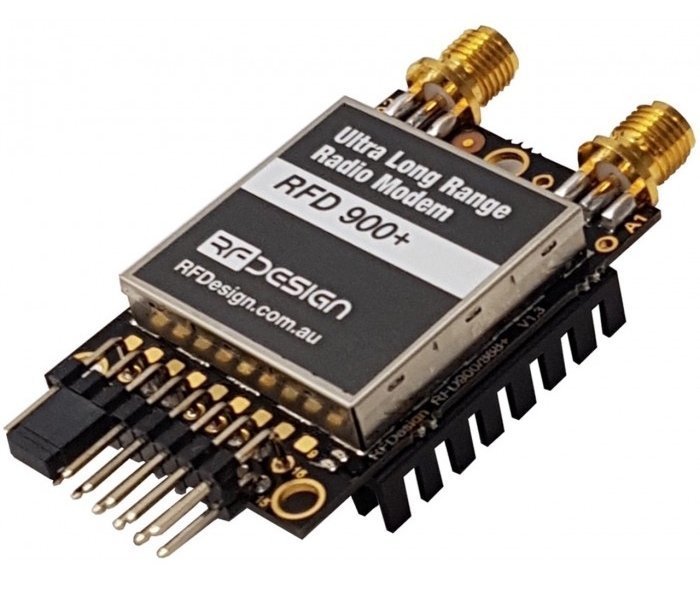

RFD900+ Modem
Pixhawk için RFD900+ Uzun Mesafe Radyo Modem
RFD900+, 902 – 928 MHz frekans bandını kapsayan yüksek performanslı bir 900MHz, ISM bant radyo modemidir. Sınıfının en iyisi radyo bağlantısı performansı gerektiren uzun menzilli seri iletişim uygulamaları için tasarlanmıştır.
RFD900+ Yeni Özellikler
- Antene ve GCS kurulumuna bağlı olarak uzun menzil >40km
- 2 x RP-SMA RF konnektörü, çeşitlilik anahtarlı.
- 1 Watt (+30dBm) iletim gücü.
- Düşük geçiş filtresi iletin.
- > 20dB Düşük gürültülü amplifikatör.
- RX TESTERE filtresi.
- Pasif ön uç bant geçiş filtresi.
- Açık kaynak üretici yazılımı (V1.x) / araçlar, sahada yükseltilebilir, yapılandırması kolay.
- Küçük, hafif.
- 3DR / Hope-RF radyo modülleri ile uyumludur.
- Avustralya, Kanada, ABD ve Yeni Zelanda'da lisanssız kullanım.
| Uygulama Alanı: | PPM aracılığıyla uzun menzilli uzaktan kumanda (RC) WiFi üzerinden yer kontrol istasyonu (GCS) telemetri ağ geçidi |
| Frekans aralığı: | 902 - 928 MHz (USA) / 915 - 928 MHz (Australia) |
| Çıkış Gücü: | 1W (+ 30dBm) |
Uygunluk
| RFD900, aşağıdaki standartlarla uyumlu olacak şekilde tasarlanmıştır: | |
| FCC: | FCC Bölüm 15.247 (Frekans atlamalı ve dijital olarak modüle edilmiş kasıtlı radyatörler) |
| AS/NZS: | AS/NZS 4268:2012 (Radyo ekipmanı ve sistemleri – kısa menzilli cihazlar) |
Özellikler:
- Frekans Aralığı: 902 – 928 MHz (ABD) / 915 – 928 MHz (Avustralya)
- Çıkış Gücü: 1W (+30dBm), 1dB adımlarla kontrol edilebilir (+/- 1dB @ =20dBm tipik)
- Hava Veri aktarım hızları: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 ve 250 kbit/sn (varsayılan 64k/128k)
- UART veri aktarım hızları: 2400, 4800, 9600, 19200, 38400, 57600, 115200 baud (varsayılan 57600)
- Alma Hassasiyeti: Düşük veri hızlarında, yüksek veri hızlarında (TBA) >121 dBm
- Boyut: 30 mm (genişlik) x 57 mm (uzunluk) x 12,8 mm (kalınlık) – RF Kalkanı, Soğutucu ve konektör uçları dahil
- Ağırlık: 14.5g
- Montaj: 3 x M2.5 vida, 3 x başlık pimi lehim noktası
- Güç Kaynağı: +5 V nominal, (+3,5 V min, +5,5 V maks), maksimum güçte ~800 mA pik
- Sıcaklık Aralık: -40 ila +85 derece C
Arabirimler:
- RF : 2 x RP-SMA anten konnektörü – yalnızca bir antenin bağlanmasında sorun yoktur
- Seri: Mantık seviyesi RS232 (+3,3v nominal, +5v toleranslı)
- Güç: +5v, ~800mA maksimum tepe noktası (maksimum iletim gücünde)
- GPIO: 6 Genel amaçlı IO (Dijital, ADC, PWM özellikli).
The RFD900+, aşağıdaki stanartlara uyumlu olacak şekilde tasarlanmıştır:FCC Part 15.247 (Frekans atlamalı ve dijital olarak modüle edilmiş kasıtlı radyatörler)AS/NZS 4268:2012 (Radyo ekipmanı ve sistemleri – kısa menzilli cihazlar)Modem, modemi kendi projelerine ve ürün prototiplerine entegre edecek sistem entegratörleri için tasarlanmıştır. Kullanıcı, radyo vericilerine ilişkin yerel düzenlemelere uymakla sorumludur.
Paket İçeriği
1 x RFD900+ Modem
