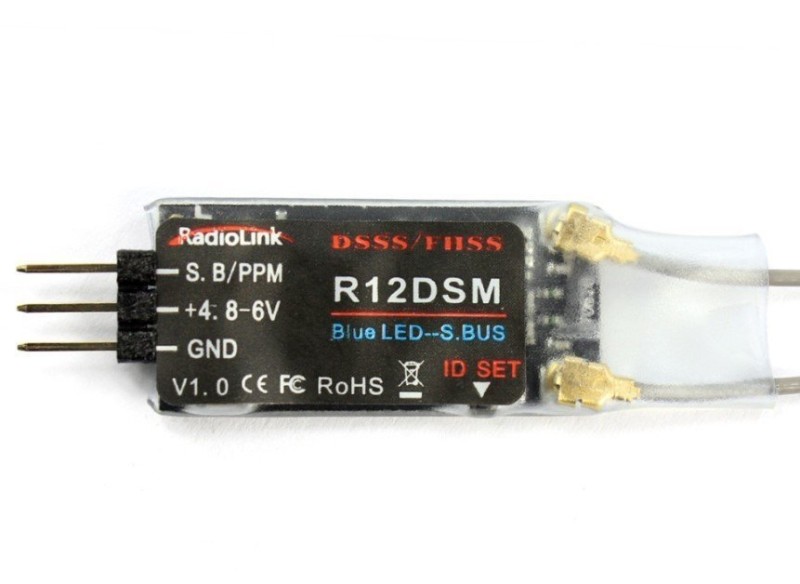

Radiolink R12DSM 2.4G 12 Channels DSSS &FHSS Receiver
Radiolink R12DSM, 2.4G 12 kanal alıcısı, DSSS ve FHSS hibrid çift yayılı spektrum, 2.5 gram ağırlık, SBUS ve PPM sinyal desteği, AT9, AT9S , AT10 ve AT10II Radiolink vericileri için kullanılır, yarış uçağı için en iyi seçimdir.
İki sinyal çalışma modu:
Mavi / mor LED, SBUS sinyali, toplam 12 kanal.
Kırmızı LED her zaman, PPM sinyali, toplam 12 kanal.
SBUS ve PPM sinyal değişimi:
ID SET anahtarına 1 saniye içinde iki kez kısa basın, sinyal SBUS'den PPM'ye değiştirilir. Kırmızı LED, PPM'yi ve mavi / mor SBUS'yi gösterir.
Verici ile kod eşleştirme:
1. Vericiyi ve alıcıyı birbirine 1 metre mesafede yerleştirin.
2. Vericiyi açın, ardından R12DSM'yi açın.
3. R12DSM'de siyah bir düğme var, bağlayıcı düğmeye iki saniyede iki kez basın ve bırakın, alıcı ışığı yanıp sönmeye başlar, yaklaşık 8 kez yanıp söndükten sonra, alıcı sinyal LED'i her zaman açıkken kod başarısını eşleştirin!
Alıcının Anten Kurulumu :
Çeşitlilik fonksiyonunun en iyi sonuçlarını elde etmek için, lütfen aşağıdaki talimatlara bakın:
1. İki anten mümkün olduğunca düz tutulmalıdır. Aksi takdirde etkili menzili azaltır.
2. İki anten birbirine 90 derece yerleştirilmelidir.
Çeşitlilik fonksiyonunun en iyi sonuçlarını elde etmek için lütfen aşağıdakilere bakın.
Talimatlar:
1. İki anten mümkün olduğunca düz tutulmalıdır. Aksi takdirde,etkili menzil.
2. İki anten birbirine 90 derece yerleştirilmelidir.
Bu kritik bir rakam değil, fakat en önemli şey antenleri uzak tutmak
birbirinden mümkün olduğunca.
Daha büyük modeller, RF sinyalini zayıflatabilen büyük metal nesnelere sahip olabilir. Bunda antenlerin modelin her iki tarafına da yerleştirilmesi gerekir. O zaman en iyi RF Herhangi bir uçuş tutumunda sinyal koşulu elde edilir.
3. Antenler, metal, karbon gibi iletken malzemelerden uzak tutulmalıdır ve yakıt deposunu en az yarım inç kadar. Antenlerin eşeksenli kısmının bu yönergeleri izleyin, ancak yarıçapı bükmeyin.
4. Antenleri motordan, ESC'den ve diğer gürültü kaynaklarından uzak tutun.
Çeşitlilik fonksiyonunun en iyi sonuçlarını elde etmek için lütfen aşağıdakilere bakın.
Talimatlar:
1. İki anten mümkün olduğunca düz tutulmalıdır. Aksi takdirde, etkili menzil.
2. İki anten birbirine 90 derece yerleştirilmelidir.
Bu kritik bir rakam değil, fakat en önemli şey antenleri uzak tutmak birbirinden mümkün olduğunca.
Daha büyük modeller, RF sinyalini zayıflatabilen büyük metal nesnelere sahip olabilir. Bunda
antenlerin modelin her iki tarafına da yerleştirilmesi gerekir. O zaman en iyi RF
Herhangi bir uçuş tutumunda sinyal koşulu elde edilir.
3. Antenler, metal, karbon gibi iletken malzemelerden uzak tutulmalıdır
ve yakıt deposunu en az yarım inç kadar. Antenlerin eşeksenli kısmının
bu yönergeleri izleyin, ancak yarıçapı bükmeyin.
4. Antenleri motordan, ESC'den ve diğer gürültü kaynaklarından uzak tutun.
mümkün.
* İki anten birbirine 90 derece yerleştirilmelidir.
* Çizimde antenin nasıl yerleştirilmesi gerektiği gösterilmiştir.
* Alıcı Titreşimi ve Su Yalıtımı: Alıcı hassas elektronik parçalar içerir.
Titreşim, şok ve aşırı sıcaklıklardan kaçındığınızdan emin olun.
Koruma için, alıcıyı köpük kauçuk veya diğer titreşim emici malzemelere sarın.
Alıcının plastik bir torbaya yerleştirerek su geçirmez hale getirilmesi de iyi bir fikirdir.
torbanın açık ucunu köpükle sarmadan önce lastik bir bantla sabitlemek
silgi. Alıcının içine yanlışlıkla nem veya yakıt gelirse,
aralıklı çalışma veya çarpma. Şüphe durumunda, alıcıyı servis merkezimize gönderin.
hizmet.
Teknik parametreler
1) Kanallar: 12 kanal
2) Çalışma voltajı: 4.8-6V
3) Çalışma akımı: 40-180mA (giriş voltajı: 5V)
4) Boyut: 30 * 15 MM
5) Ağırlık: 2.5g
6) Ayrılabilir anten
7) 4096 bölüm hassasiyeti, bölüm başına 0.5us, servo sarsıntı önleyici dümen.
8) Kontrol mesafesi: yaklaşık 1100 metre zemin ve 4000 metre hava, aslında kontrol
mesafe çevreye bağlıdır.
