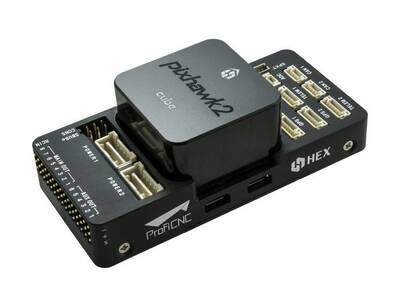

Pixhawk2.1 the Cube Black Standard Set
Drone için Otopilot Sistemi
Otomatik pilot (Otonom) uçuşlarda daha fazla kontrol isteyen kullanıcılar için Pixhawk 2.1 ideal bir üründür. Çift çekirdekli (Dual Core) atom işlemciye sahip olan modül, otomatik pilotta yapılan uçuşlarda ihtiyaç olan yüksek işlemci gücünü karşılamak için tasarlandı.
Pixhawk2.1 the Cube Black Standard Set
Esneklik için modüler tasarım RTK GPS ve çoklu GPS için uygundur. Üçlü yedeklilik IMU sistemi İzole edilmiş, nemlendirilmiş ve sıcaklık kontrollü IMU Anahtar tasarım noktaları: Dahili IMU ısıtma sistemi, aşırı sıcaklıkta uçuşlara izin vermektedir. (buzlanma noktasının altında) Sağlam DF17 arabirim konektörleri, düşme ve darbelere karşı direnci artırırmaktadır . Gövde: VTOL, Düzlem, Multicopter, Geleneksel Helikopter, Rover, Tekne, Denizaltı, Genel Robotik kullanılmaktadır. Pixhawk 2 Küp : İzole ve Söndürülmüş IMU. Ayrı IMU ve FMU sistemi, sensörlere girişimi etkili bir şekilde azaltır. Köpük, IMU ölçümlerinde gürültüyü azaltarak yüksek frekanslı titreşimi etkili şekilde filtreler. Üçlü Yedek IMU sistemi 3x İvmeölçer 3x Jiroskop 3x Manyetometre 3x Barometre Modüler Uçuş Kontrolörü Basitlik için modüler küp tasarımı. Tek bir DF17 konektöründeki tüm girişler / çıkışlar, böylece kullanıcı belirli uygulama veya tasarım için farklı taşıyıcı kartı kullanabilir ve kendi taşıyıcı kartını kolaylıkla yapabilir. pixhawk 2 taşıma kartı: ADC bağlantı noktası Özel Spektrum RX bağlantı noktası I2C bağlantı noktası S.Bus giriş ve çıkış, PPM giriş 8 adet opto yetenekli PWM çıkışı 2 CAN portu 2 Telemetri bağlantı noktası 2 güç bağlantı noktası 8 GPIO tnat, PWM için de kullanılabilir
Pixhawk2.1 the Cube Black Standard Set Kutu içeriği
1x - Pixhawk 2.1 cube
1x - Pixhawk 2,1 carrier board
1x - Mini power brick
1x - Micro SD card inserted in the Cube
1x - Telemetry cable
2x - Power cable
1x - I2C cable
1x - Buzzer cable
1x - Micro USB cable
1x - GPS 1 cable
1x - GPS 2 cable
1x - I2C splitter
4x - Mounting screw
Pixhawk2.1 Teknik Özellikleri
| Pixhawk 2.1 teknik özellikleri |
|---|
| -Sinyal titreşim engelleyici özelliğe sahip IMU ve üç adete kadar IMU GPS desteği de var. |
| -Entegre edilmiş FMU sistemi. |
| -Düşük sıcaklıklarda uçuş için ısıtma sistemi |
| -Çok sayıda I/O portu. |
| - |
| - FMU ve IO SRAM/RTC’de yedekleme için kullanılmak üzere entegre edilmiş dahili batarya ünitesi |
| - FMU ve IO için iki ayrı güç ünitesi |
| Pixhawk 2.1 Kutu İçeriği |
| 1x Here GNSS |
| 1x PIXHAWK2.1 Cube |
| 1x PIXHAWK2.1 Anakart |
| 1x Güç ünitesi |
| 1x Micro SD Kart (Pixhawk 2.1 içerisinde) |
| 2x TELEM Kablo |
| 1x Güç Kablosu |
| 1x I2C Kablo |
| 1x BUZZER Kablosu |
| 1x Mikro USB Kablosu |
| 1x GPS1 Kablosu (Güvenlik kilidi ile birlikte) |
| 1x GPS2 Kablosu |
| 1x I2C Dağıtıcı |
| 4x Vida (M2.5*8) |
