Pixhawk için BUNDLE-RFD900x Uzun Mesafe Radyo Modem

RFD900x, 902 – 928 MHz frekans bandını kapsayan yüksek performanslı bir 900MHz, ISM bant radyo modemidir. Sınıfının en iyisi radyo bağlantısı performansı gerektiren uzun menzilli seri iletişim uygulamaları için tasarlanmıştır.

RFD900x Yeni Özellikler

• Yeni İşlemci, ARM 32 bit çekirdek.
• Hava veri hızı 500kbit/s.
• AES Donanım hızlandırmalı şifreleme. *Fully working*
• Aynı zamanda telemetri ile RC PPM geçişi.
• Tamamen ESD korumalı + filtreli. Her IO portu korunur ve filtrelenir.
• Orjinal S(i)K point to point ve multipoint ürün yazılımı implemente edildi.
• Eşzamansız çok noktalı ürün yazılımı, *Beta release*

RFD900x Teknik Özellikler:

Özellikler:

• Yeni İşlemci, ARM 32 bit çekirdek.

• Hava veri hızı: 500kbit / s.

• AES Donanımla hızlandırılmış şifreleme. *Tam çalışır

• Aynı anda telemetri ile RC PPM Geçidi.

• Tamamen ESD korumalı + filtreli - Her IO portu korunur ve filtrelenir.

• Orijinal SiK, ürün bilgisini uygulamaya koydu.

• Eşzamansız çok noktalı firmware, * Beta sürümü *

• 2 x RP-SMA RF konnektör, çeşitlilik anahtarlamalı.

• 1 Watt (+ 30dBm) iletim gücü.

• Düşük geçişli filtre iletir.

• > 20dB Düşük gürültü amplifikatörü, yüksek IP3.

• RX SAW filtresi.

• Tüm G / Ç ESD korumalı ve filtrelenmiş

• Alan yükseltilebilir, yapılandırması kolay SiK ve Multipoint SiK bellenimi uygulandı.

• Küçük, hafif.

• Avustralya, Kanada, ABD ve Yeni Zelanda'da lisanssız kullanım

• Not: Eski modemlerle uyumlu değildir


Arabirimler:

• RF: 2 x RP-SMA konektörleri

• Seri: Mantık seviyesi TTL (+ 3.3v)

• Güç: + 5v, ~ 800mA maksimum tepe noktası (maksimum iletim gücünde)

• GPIO: 6 Genel amaçlı IO (Dijital, ADC, PWM özellikli).


Genel Özellikler:

• Frekans Aralığı: 902 - 928 MHz (ABD) / 915 - 928 MHz (Avustralya)

• Çıkış Gücü: 1W (+ 30dBm), 1dB adımlarla kontrol edilebilir (+/- 1dB @ = 20dBm tipik)

• Hava Veri aktarma hızları: 4, 8, 16, 19, 24, 32, 48, 64, 96, 128, 192 ve 250, 500 kbit / sn (Kullanıcı tarafından seçilebilir, varsayılan olarak 64k)

• UART veri aktarım hızları: 9600, 19200, 38400, 57600, 115200, 400k, 921k baud (Kullanıcı tarafından seçilebilir, varsayılan 57600)

• Çıkış Gücü: 1W (+ 30dBm)

• Hassasiyeti Alma: Düşük veri hızlarında> 121 dBm, yüksek veri hızlarında (TBA)

• Boyut: 30 mm (geniş) x 57 mm (uzun) x 12,8 mm (kalın) - RF Kalkanı, Soğutucu ve konnektör uç parçaları dahil

• Ağırlık: 14.5g

• Montaj: 3 x M2.5 vida, 3 x başlık pimi lehim noktaları

• Güç Kaynağı: +5 V nominal, (+3,5 V min, +5,5 V maks), maksimum güçte ~ 800 mA tepe

• Sıcaklık. Aralığı: -40 ila +85 ° C, -73 ila +123 ° C arasında operasyonel olarak test edilmiştir.


Yazılım / GCS Desteği:

• Yazılım özellikleri şunları içerir:

• Frekans atlamalı yayılma spektrumu (FHSS)

• Şeffaf seri bağlantı

• Noktadan Noktaya veya Çok Noktalı Ağ İletişimi

• Yerel radyo için basit AT komutları, uzak radyo için RT komutları ile yapılandırma

• Kullanıcı tarafından yapılandırılabilir seri veri hızları ve hava veri hızları

• Hata düzeltme rutinleri, Mavlink protokolü çerçeveleme (kullanıcı tarafından seçilebilir)

• Mavlink radyo durum raporlama (Yerel RSSI, Uzaktan RSSI, Yerel Gürültü, Uzaktan Gürültü)

• Gerçek zamanlı olarak paket bazında otomatik anten çeşitliliği değişimi

• Aşırı ısınmayı önlemek için radyo sıcaklığına dayalı otomatik görev çevrimi azaltma


RFD900, aşağıdaki standartlara uygun olacak şekilde tasarlanmıştır:
FCC Bölüm 15.247 (Frekans atlamalı ve dijital olarak modüle edilen amaçlı radyatörler)
AS / NZS 4268: 2012 (Radyo ekipman ve sistemleri - kısa menzilli cihazlar)
Modem, modemi kendi projelerine ve ürün prototiplerine entegre edecek sistem entegratörleri için tasarlanmıştır. Radyo vericileri için yerel düzenlemelere uyulmasından kullanıcı sorumludur.

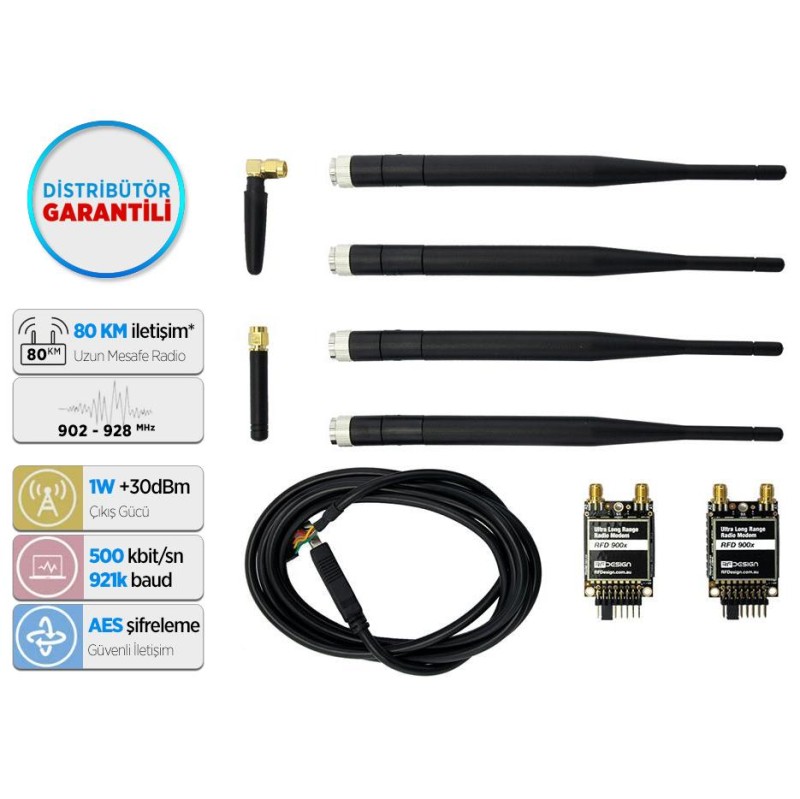

Paket İçeriği

Set şunlardan oluşur:
