MAUCH 058

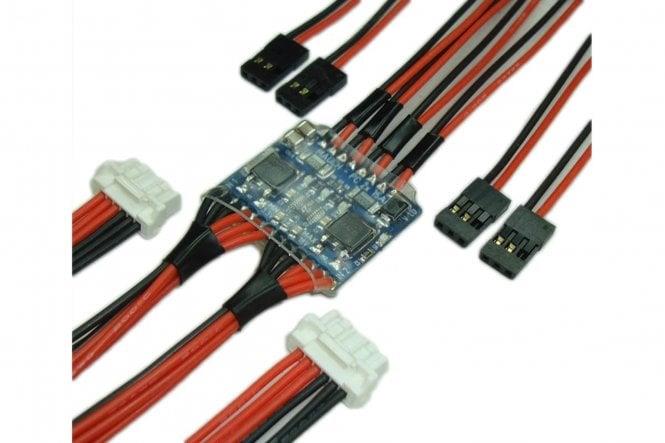

PL 2x 15A Ideal Diode / BattShare / Red-Black Kablo Seti
PC – 2x 15A, MOSFET ideal diyotları içeren iki beslemeli bir akım paylaşım kontrolörüdür. Diyotlar, başlatma ve arıza koşulları sırasında ters ve geçiş akımlarını engeller. İleri voltajları, beslemeler arasındaki yük akımlarını paylaşacak şekilde ayarlanır. Diğer paylaşım yöntemlerinden farklı olarak, beslemede ne bir paylaşım veri yolu ne de trim pinleri gereklidir.
PC – 2x 15A, MOSFET ideal diyotları içeren iki beslemeli bir akım paylaşım kontrolörüdür. Diyotlar, başlatma ve arıza koşulları sırasında ters ve geçiş akımlarını engeller. İleri voltajları, beslemeler arasındaki yük akımlarını paylaşacak şekilde ayarlanır. Diğer paylaşım yöntemlerinden farklı olarak, beslemede ne bir paylaşım veri yolu ne de trim pinleri gereklidir. Bu cihazın ikili işlevi, yedekli bir güç kaynağının gerekli olduğu veya 2 farklı ana pil üzerinde olsalar bile (GND köprüsü gerekli) 2 güç kaynağı arasında 50/50 akım paylaşımının gerekli olduğu uygulamalara entegre edilmesini mümkün kılar. ). PL - 2x15A, Power-Cube ve uçuş kontrolörü olmadan normal uzaktan kumandalı uygulamalarda da kullanılabilir. Örneğin doğrudan 2x 2S LiPo'yu (farklı kapasite fark etmez) iki girişe ve çıkışı alıcıya veya servo raya bağlayın. Ardından, toplam mAh / LiPo 1 artı mAh / LiPo 2 kapasiteli yedek bir güç kaynağınız olur.
Paket İçeriği:
1x PC - 2x 15A Kart
2x Giriş kablosu / Molex / Click-Mate / 2.0 / L=200mm, kırmızı/siyah
4x Çıkış kablosu / JR Servo konektörü / L=200mm, kırmızı/siyah
1x Şeffaf küçülen tüp
HATIRLATMA: Kablolar ayrı olarak teslim edilir ve panoya lehimlenmesi gerekir. Bu, kablo uzunluğunun sistem kurulumuna uyacak şekilde kurulumdan önce ayarlanabilmesini sağlar.
PC – 2x 15A, MOSFET ideal diyotları içeren iki beslemeli bir akım paylaşım kontrolörüdür. Diyotlar, başlatma ve arıza koşulları sırasında ters ve geçiş akımlarını engeller. İleri voltajları, beslemeler arasındaki yük akımlarını paylaşacak şekilde ayarlanır. Diğer paylaşım yöntemlerinden farklı olarak, beslemede ne bir paylaşım veri yolu ne de trim pinleri gereklidir. Bu cihazın ikili işlevi, yedekli bir güç kaynağının gerekli olduğu veya 2 farklı ana pil üzerinde olsalar bile (GND köprüsü gerekli) 2 güç kaynağı arasında 50/50 akım paylaşımının gerekli olduğu uygulamalara entegre edilmesini mümkün kılar. ).
PL - 2x15A, Power-Cube ve uçuş kontrolörü olmadan normal uzaktan kumandalı uygulamalarda da kullanılabilir. Örneğin doğrudan 2x 2S LiPo'yu (farklı kapasite fark etmez) iki girişe ve çıkışı alıcıya veya servo raya bağlayın. Ardından, toplam mAh / LiPo 1 artı mAh / LiPo 2 kapasiteli yedek bir güç kaynağınız olur. Giriş ve çıkışta gücün iyi olduğunu gösteren mavi LED'ler bulunur. FET'lerin kapalı olup olmadıklarını gösteren kırmızı LED'leri vardır.
Pil Paylaşımı İşlevi: Her iki giriş voltajı da +/-%3 içindeyse, çıkış akımı her iki güç kaynağından 50/50 paylaşılır. Cihaz, mevcut paylaşımı etkinleştirmek için minimum 0,03A (30mA) çıkış akımına ihtiyaç duyar. Çıkış akımı bu değerin altındaysa, ancak her iki giriş voltajı da aynıysa, çıkış akımı yeterince yüksek olana ve cihaz akımı paylaşmaya başlayana kadar herhangi bir giriş (rastgele) seçilecektir.
İdeal Diyot Fonksiyonu: Herhangi bir giriş voltajı diğerinden %3'ten düşükse, bu giriş devre dışı bırakılır ve tam çıkış akımı, daha yüksek giriş voltajı güç kaynağı tarafından sağlanır.
Giriş voltajı: 2x 3.3-18.0V / 2x 15A
Gerilim düşüşü giriş/çıkış: 0.01V/A -> 10mV/A
Ana PCB: 31 x 25 x 4mm / 4.2g
Giriş kablosu: 2x Molex / Click-Mate / 2.0 / L=200mm, kırmızı/siyah veya beyaz/siyah.
Çıkış kablosu: 4x JR Servo konnektör / L=200mm, kırmızı/siyah veya beyaz siyah.
Ağırlık (kablo seti): 19g
Mauch Orjinal ürün güvencesiyle
