CUAV MiniM-OSD PIX APM
Osd'nin sadece APM'de kullanılabileceğini, tek başına kullanılan GPS'i karşılayamayacağını, sadece mavlink protokolünü okuyabileceğini unutmayın. tek başına kullanılıyorsa, lütfen TX RX'in APM'ye bağlanması gerektiğini koyun Dijitale bağlanırsa birlikte kullanılırsa, TX'i alın OSD'yi ayarlamayın, RX doğrudan yapabilir Kamerayı kullanırken OSD, OSD ve kamera birlikte elektriğe veya elektriğe ilk giren olmalıdır, aksi takdirde görüntüleri veya OSD bilgilerini görüntülemek için formatların algılanamamasına neden olur OSD, kameranın video formatlarının otomatik olarak tanımlanmasıdır. ancak kamerayı kaldırmazsanız, arkada kamera çıkış formatları olmayan bir noktayı seçebilirsiniz. varsayılan değer N'dir, kaynak PAL PAL çıktısının MinimosD, Arduino OSD tabanlıdır. ArduPilot MEGA ve protokol MAVlink uçuş kontrol sistemi tasarımı için tasarlanmış olanı ana bölümü bir Arduino ATmega328 MCU ve monokrom ekran MAX7456 yığın yongalarıdır. programlama FTDI uyumlu 6 pinli bir konektör üzerinden yapılır. iki bağımsız güç kaynağına ve simülasyonun OSD işlevi yalıtım fazının toprak kısmına sahiptir: kablo veya diğer FTDI 5 V güç kaynağına dayalı 5 V ATMEGA parçası ve OSD dijital faz işlevi; ve video / çıkış konektörleri aracılığıyla OSD işlevinin bir 5 V analog voltaj faz parçası, giriş güç kaynağından + 12 V'a kadar işleyebiliyor. kaynak hattı atlama, güç kaynağı ve gerekirse zemin iki parça birlikte.
Özellikler:
• Arduino ile ATmega328P bootloader
• tek renkli ekran MAX7456
• FTDI uyumlu pin kablosu
• standart 6 pinli ISP kafası
• bölüm iki bağımsız güç kaynağı, her bir LED ışık göstergesi
• lehim bağlantı teli güç parçasını birleştirmek
• Giriş güç kaynağının + 5 V 500 ma + 12 V ayarı
• lehim jumper video seçenekleri PAL
• Los Angeles, HSYNC ve maruz kalan test noktaları
• boyut: 0,7 inç genişlik x1,7 "L (aşağıda gösterilen 2,4" W / pinler) x 0,3 "Y
Boyut (mm): 20 x 44 x 7.5mm
ağırlık: 25g

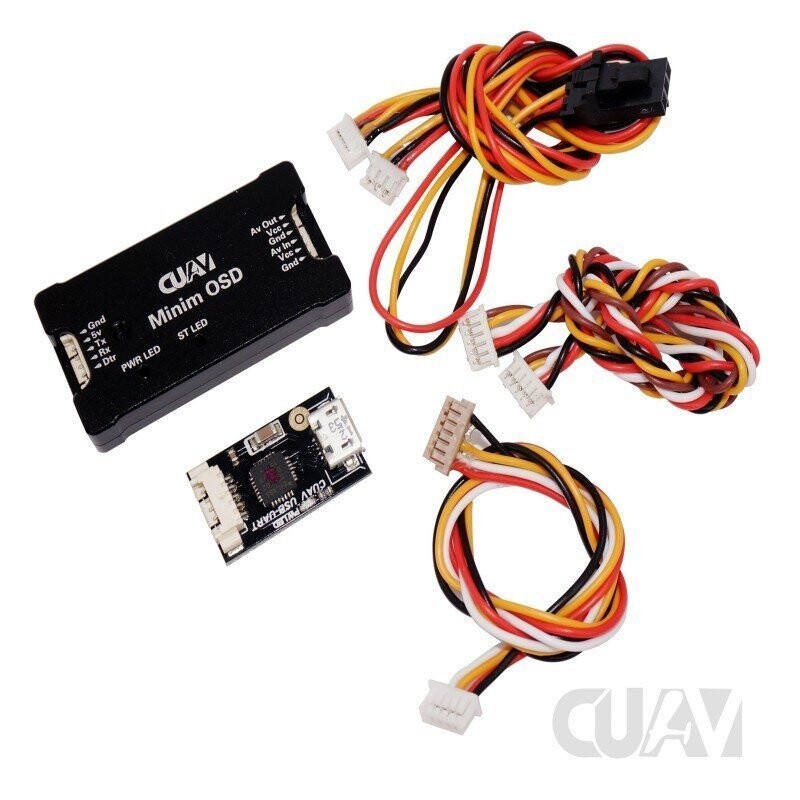

Paket İçeriği:
4 * veri hattı (TTL x, OSD, y, görüntü aktarım hattı)
1 * TTL
1 * OSD paneli, modül
CUAV PX4 Orjinal ürün güvencesiyle
